基本参数
|
品牌 |
帝科莱德 |
型号 |
DH-Z33BZ60K（DC24V/250米/1发2收/3个拨杆作为4个同步用） |
|
电压 |
DC12-24V |
功率 |
0.01KW |
|
加工定制 |
是 |
外形尺寸 |
接收器尺寸148*120*80mm |
|
重量 |
1-2kg |
用途 |
隧道台车、凿岩台车、移动栈桥、掘进机、盾构机、下水道作业车等设备的无线?？夭僮?/span> |
|
产地 |
江苏南京 |
|
|
详细说明
帝淮250米60路开关量控制隧道台车遥控器说明
250米60路开关量控制隧道台车遥控器，整机包含两部分即为发射器端和接收器端，因为输出控制回路较多，本次接收器端分为2个，1个40路+1个20路输出，两者均具备急停对应的控制回路输出，急停对应1路?？?1路常闭点，常规使用?？?，常闭点作为备用。

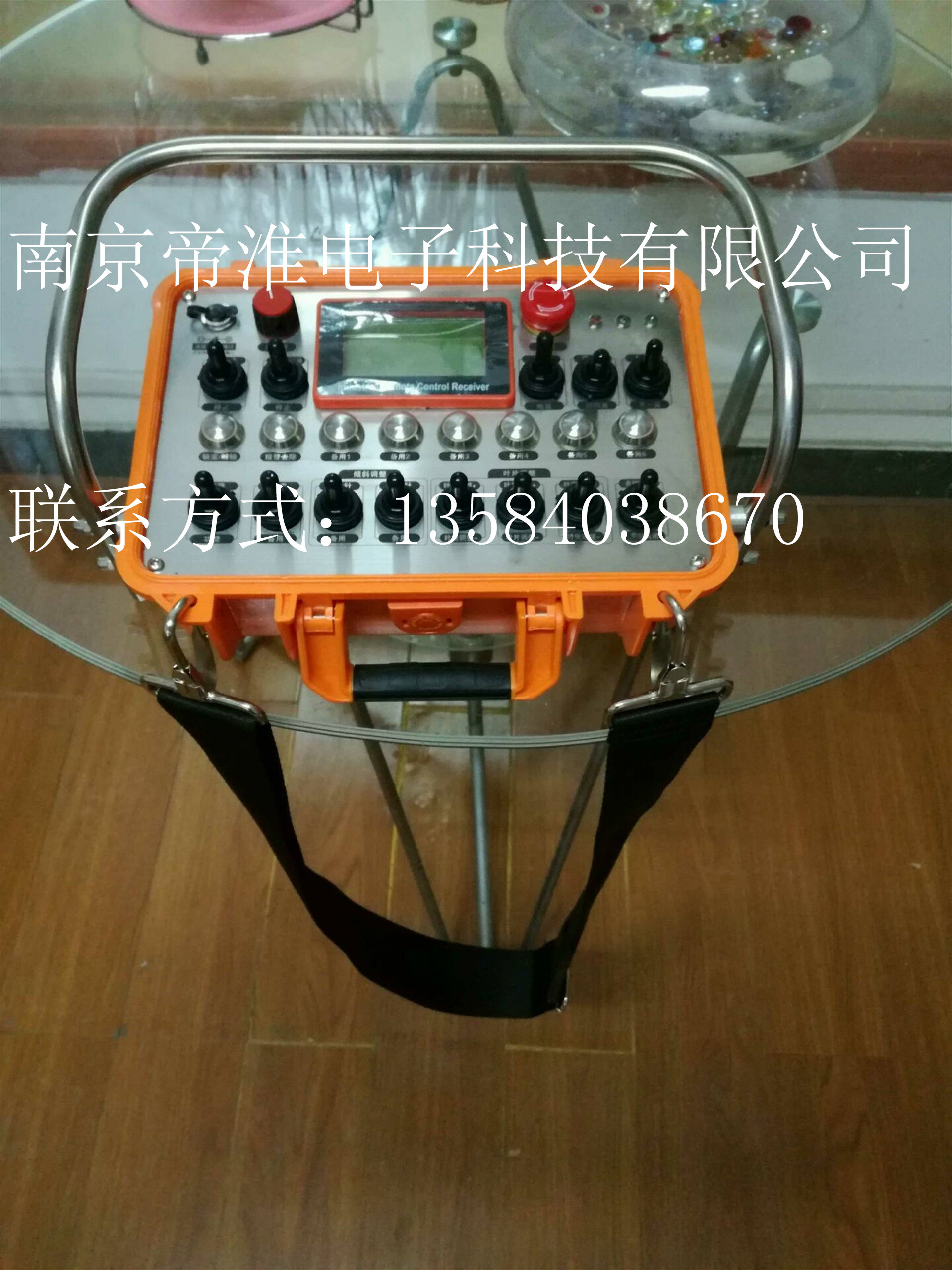

发射器端布局33个三位自复位拨杆，另有启动+急停旋钮，及1个“锁定/解锁”按键。
其中12个拨杆，为每4个一组，一组内的4个有同时动作的可能性，则针对每组的统一动作均布局1个统一操作的拨杆，此拨杆操作时，是对应的组内4个拨杆的对应的同步4个继电器的一致动作，无论前推还是后推同理。
有16个三位自复位拨杆，是正常使用的，各自单独使用；另有2个三位自复位拨杆作为备用。除了3个用于成组统一动作的拨杆外，另外的30个，每个对应2路?？慵痰缙魇涑觯?0个合计对应60路常开点继电器输出。
本次 250米60路开关量控制隧道台车?？仄鞣潜甓ㄖ菩秃臘H-Z33BZ60K（DC24V/250米/1发2收/3个拨杆作为4个同步用），本机型为箱体背带式，可悬挂于脖颈胸前操作，发射器端自带不锈钢扶手，可一手持握，一手操作，可双手同时操作不同的扭子开关，执行多路机构同时动作，相互无影响。 如果被控端是PLC控制方式，则接收器端输出可不采用无源干接点方式，设计为数据接口RS485或232输出模式，除急停外的所有开关量信号均通过数据接口数字量信号输出，点动或保持模式定值数字信号输出给PLC端485或232接口，Moudbus协议识别定义，可单向控制，亦可双向回传反馈被控端具体内容，反馈到发射器端予以显示，实时交
