厂家南京帝淮光缆自动架设小车遥控器说明
浏览：1454 发布日期：2020/10/13 16:07:36
厂家南京帝淮光缆自动架设小车?？仄?/b>说明
非标工业遥控器研制厂商南京帝淮电子科技技术讲解
光缆自动架设小车?？仄?/span>，遥控距离按照100米设计，因小车为PLC控制，所以无需遥控器接收器端设计采用RS485接口输出，与被控端PLC的485接口采用Moudbus协议通信，除急停外，其他所有动作开关量和模拟量均通过485接口数字量信号输出，急停对应物理触点输出即为2路继电器输出，含1路?？?1路常闭点继电器，常规使用?？?，常闭点作为备用。
发射器端布局及功能说明
1） 针对小车前后行走，暂定为小车可以高速、中速、低速，布局1个三档位旋转开关，小车前后行走布局为1个三位自锁保持模式扭子开关，扭子开关推到前边位置，则小车正向开关量接通且在可以保持模式执行，直到将扭子开关拉回中间零位，则小车停止，如将扭子开关推向反方向，则小车后退。前后运行过程中，可以通过3档位选择开关，调节速度控制。
2） 机械手臂，至少分为两节，每节均可上下，且机械臂应可左右旋转，布局3个三位自复位扭子开关，均为点动式操作，用于调整机械臂旋转或升降位置，3个三位自复位扭子开关，可实现6路点动式开关量动作。
3） 机械手指开合，且应该有抓紧和放松，使用个1个万向无极摇杆，前后推动视为抓紧和松开，且推动幅度越大抓紧的力度越大，或松开的幅度越大，前推的同时顺时针转动即为从Y轴正方向向X轴正方向转动，则视为将扣紧的东西顺时针拧紧，从Y轴正方向偏离到X轴的负方向，则为将螺丝从紧凑到松开。
4） 另布局1个三位自复位扭子开挂，1个三位自锁保持模式扭子开关，2个按键，作为备用功能。
5） “锁定/解锁”功能按键1个，另有启动+急停旋钮，且发射器端自带液晶屏。

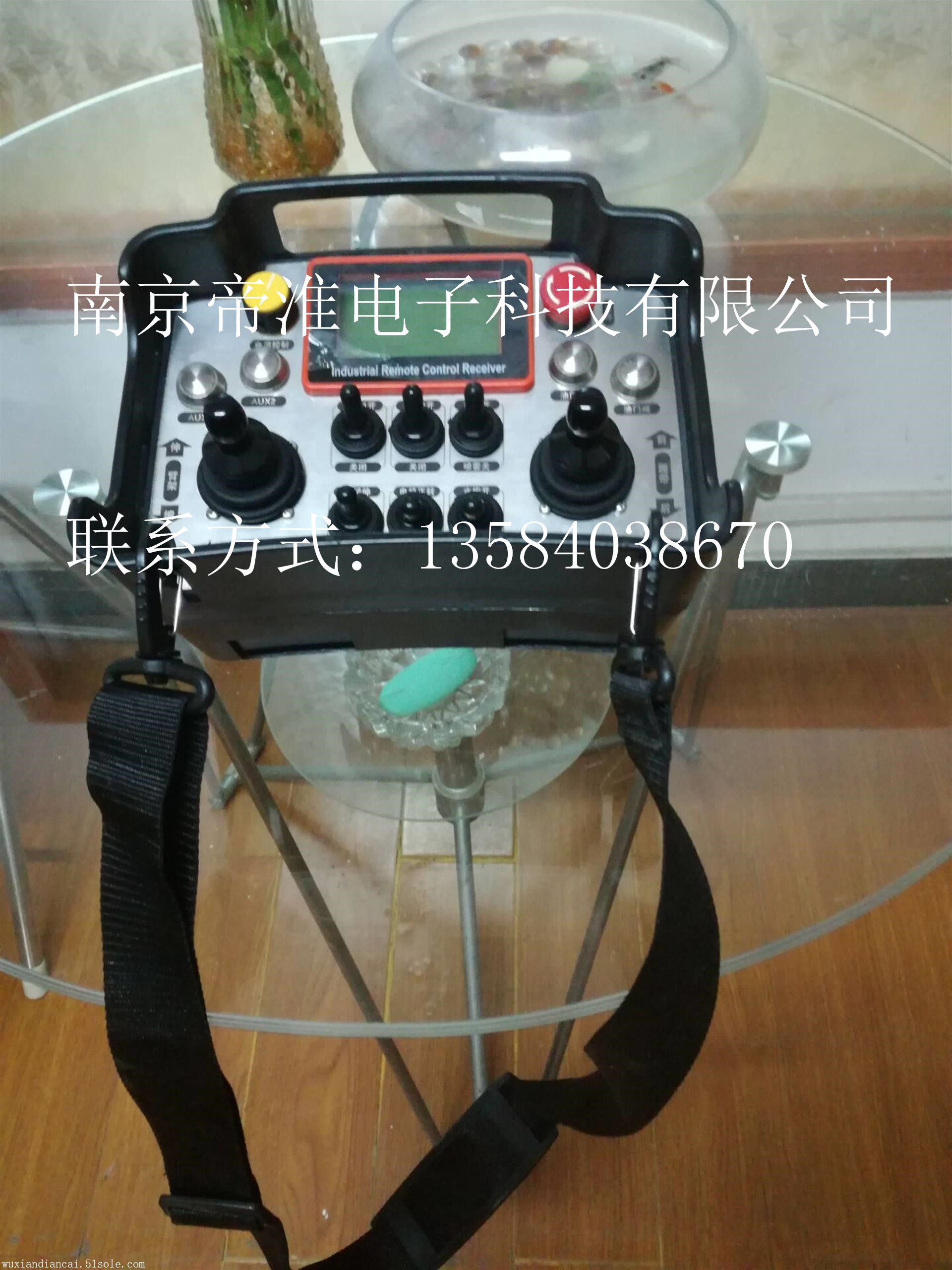

本机型非标定制型号DH-Z1Y4BZ2B3S2F3X（DC24V/RS485/100米/1发1收），发射器端采用箱体背带式！
非标工业遥控器研制厂商南京帝淮电子科技技术讲解
光缆自动架设小车?？仄?/span>，遥控距离按照100米设计，因小车为PLC控制，所以无需遥控器接收器端设计采用RS485接口输出，与被控端PLC的485接口采用Moudbus协议通信，除急停外，其他所有动作开关量和模拟量均通过485接口数字量信号输出，急停对应物理触点输出即为2路继电器输出，含1路?？?1路常闭点继电器，常规使用?？?，常闭点作为备用。
发射器端布局及功能说明
1） 针对小车前后行走，暂定为小车可以高速、中速、低速，布局1个三档位旋转开关，小车前后行走布局为1个三位自锁保持模式扭子开关，扭子开关推到前边位置，则小车正向开关量接通且在可以保持模式执行，直到将扭子开关拉回中间零位，则小车停止，如将扭子开关推向反方向，则小车后退。前后运行过程中，可以通过3档位选择开关，调节速度控制。
2） 机械手臂，至少分为两节，每节均可上下，且机械臂应可左右旋转，布局3个三位自复位扭子开关，均为点动式操作，用于调整机械臂旋转或升降位置，3个三位自复位扭子开关，可实现6路点动式开关量动作。
3） 机械手指开合，且应该有抓紧和放松，使用个1个万向无极摇杆，前后推动视为抓紧和松开，且推动幅度越大抓紧的力度越大，或松开的幅度越大，前推的同时顺时针转动即为从Y轴正方向向X轴正方向转动，则视为将扣紧的东西顺时针拧紧，从Y轴正方向偏离到X轴的负方向，则为将螺丝从紧凑到松开。
4） 另布局1个三位自复位扭子开挂，1个三位自锁保持模式扭子开关，2个按键，作为备用功能。
5） “锁定/解锁”功能按键1个，另有启动+急停旋钮，且发射器端自带液晶屏。
本机型非标定制型号DH-Z1Y4BZ2B3S2F3X（DC24V/RS485/100米/1发1收），发射器端采用箱体背带式！
