南京帝淮电控三轮车遥控器（双摇杆遥控器）说明
浏览：2416 发布日期：2020/09/01 10:33:00
南京帝淮电控三轮车遥控器（双摇杆遥控器）说明
电控三轮车遥控器（双摇杆遥控器），整套包含1台发射器+1台接收器，遥控距离按100米提供，接收器端设计为CAN总线输出，与被控端以CANOPEN协议通信（其他协议可另行商定），所有的开关量、模拟量信号都通过数据接口以数字信号输出。

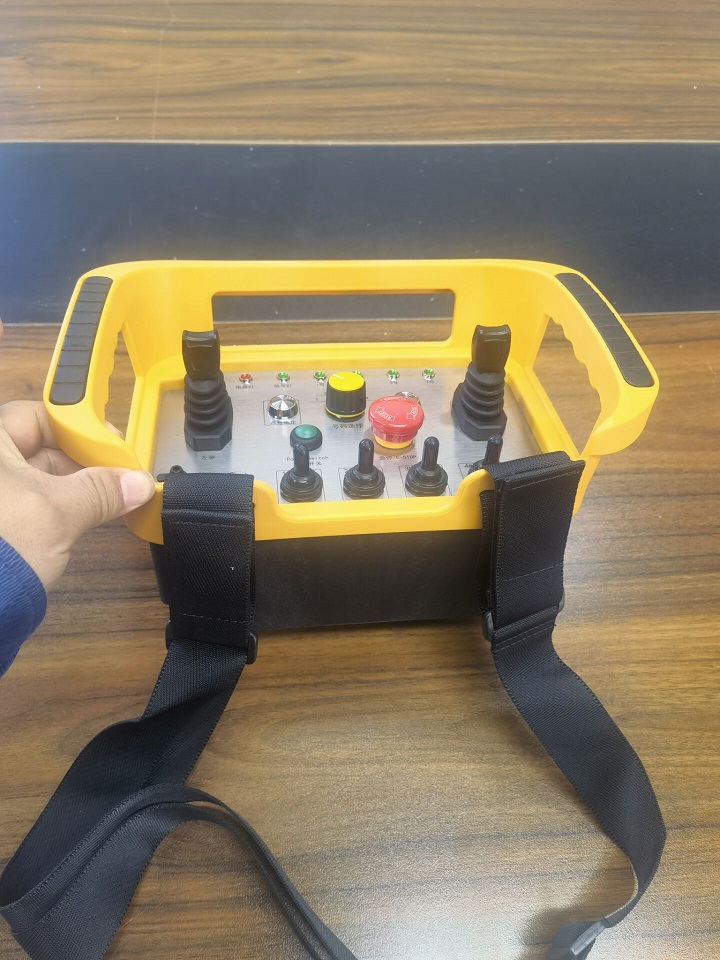

发射器端按钮布局及功能说明
1）布局2个单轴自复位摇杆，1个前后布局用于车辆前后行走控制，1个左右布局用于车辆左右转弯控制，且两者推动行程均对应5个档位速度控制，即为摇杆从0点推动时，对应接收器端1（方向）+5（档位）个定值自复位数字信号输出。
2）7个按键，全部设计为点动不互锁模式，便于后端控制器自定义处理各种逻辑，对应接收器端7个点动模式定值数字信号输出；
3）启动+急停蘑菇头旋钮，启动布局为旋转开关或自锁式按键，急停为欧规急停蘑菇头式，自锁保持模式，对应2路继电器输出（1路常开点+1路常闭点）。启动即为启动发射器本身电源开关，同时对应接收器端输出控制回路的接通，此时被控端设备通电，急停拍下，则可瞬间切断所有输出。发射器端的启动按钮关闭，发射器端电源关掉，且5秒钟后，接收器端亦可自我急停，保障安全！
电控三轮车遥控器（双摇杆遥控器）产品定制型号DH-Z2YL7FCAN（DC24V/ CAN总线/CANOPEN协议/100米/1发1收）！
